在低壓配電系統中，電流互感器是連接一次大電流與二次測量/保護設備的關鍵橋梁，它不僅承擔著信號轉換的功能，更直接影響計量精度、保護可靠性與運維便捷性。安科瑞AKH-0.66系列電流互感器，根據應用場景與技術要求，分為測量型、計量型、保護型、開口式、剩余電流型、澆筑式等多個細分品類，它們的技術指標、適用場景與核心價值各有側重，選錯不僅會影響數據準確性，還可能埋下安全隱患。今天就帶大家一次性分清這些互感器的區別，幫你精準匹配項目需求。

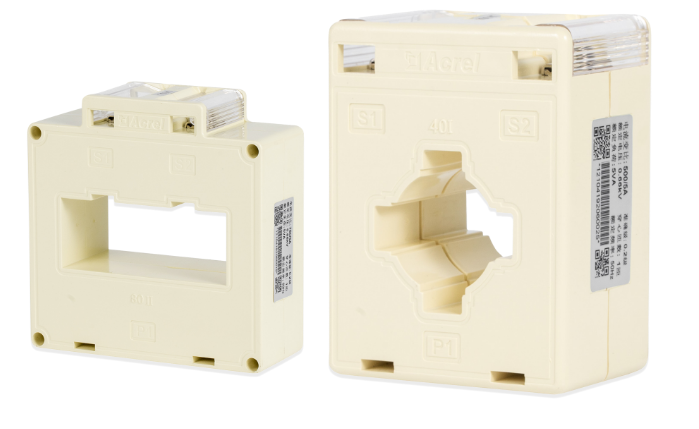

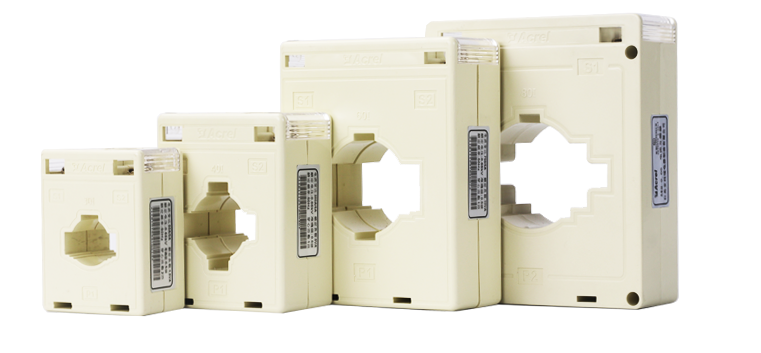

一、AKH-0.66測量型電流互感器：配電監測的基礎選擇

核心定位：常規配電回路的電流監測，滿足一般測量精度要求

這類互感器是配電系統中最常見的基礎款，主打通用性與穩定性，廣泛應用于普通配電柜、動力回路、照明回路等場景，為電流表、多功能儀表提供電流信號輸入。

精度等級：常規為0.5級，滿足一般測量的誤差要求

典型特征：塑殼結構，方形/圓形窗口設計，安裝方式靈活，適配多規格母線與電纜

適用場景：工廠車間動力柜、商業建筑配電柜、校園普通配電回路，僅需基礎電流監測的場景

它的核心優勢是性價比高、適配性強，是絕大多數低壓配電項目的標配，只要是常規電流監測需求，選它基本不會出錯。

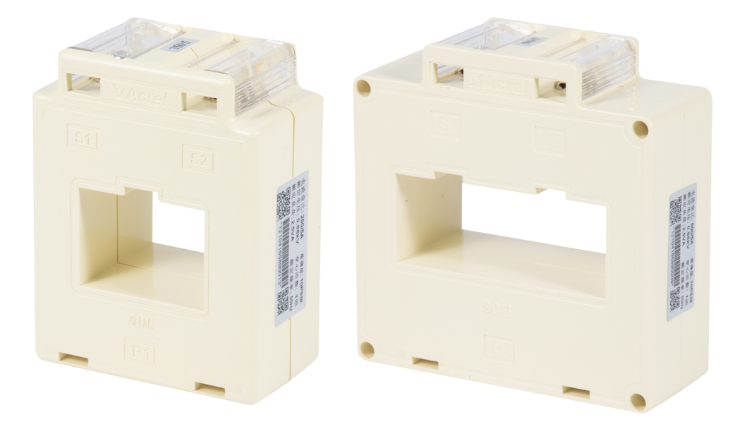

二、AKH-0.66/G計量型電流互感器：電能結算的精準保障

核心定位：電能計量專用，為電費核算提供高精度數據支撐

與測量型相比，計量型互感器的核心差異在于更高的精度等級與誤差控制，它直接關系到電能計量的準確性，是貿易結算場景的關鍵設備。

精度等級：常規為0.2S級或0.2級，部分場景可選0.5S級，誤差控制遠優于普通測量型

典型特征：采用更嚴苛的制造工藝，磁路設計優化，確保在輕載、額定負載、過載工況下都能保持高精度，避免因計量誤差導致電費糾紛

適用場景：供電局計量柜、企業用電關口、商業綜合體總進線、數據中心PUE計量回路，所有需要電能結算、數據可溯源的場景

很多項目中，用戶會把測量型和計量型混用，這是一個常見誤區：計量回路如果用0.5級的測量型互感器，很可能因誤差超標導致計量數據不被供電局認可，反而影響項目驗收。

三、AKH-0.66/P保護型電流互感器：電力系統的安全衛士

核心定位：為繼電保護裝置提供電流信號，保障系統故障時可靠動作

保護型互感器的設計目標與測量、計量型不同，它不需要追求的輕載精度，而是重點關注短路故障時的飽和特性與動熱穩定性，確保系統發生短路、過載故障時，能為保護裝置提供準確的電流信號，驅動斷路器跳閘，避免設備燒毀。

關鍵指標：重點關注10P/5P級保護等級，以及額定短時耐受電流、額定動穩定電流參數

典型特征：磁路采用低剩磁材料，抗飽和能力強，在大電流沖擊下不易飽和，能真實反映故障電流波形

適用場景：配電系統進線柜、變壓器保護回路、電動機保護回路、電容柜保護回路，所有需要繼電保護的關鍵回路

這里要特別提醒：保護型互感器不能和測量型混用，若用普通測量型互感器做保護信號采集，短路時極易發生飽和，導致保護裝置拒動或誤動，引發嚴重的安全事故。

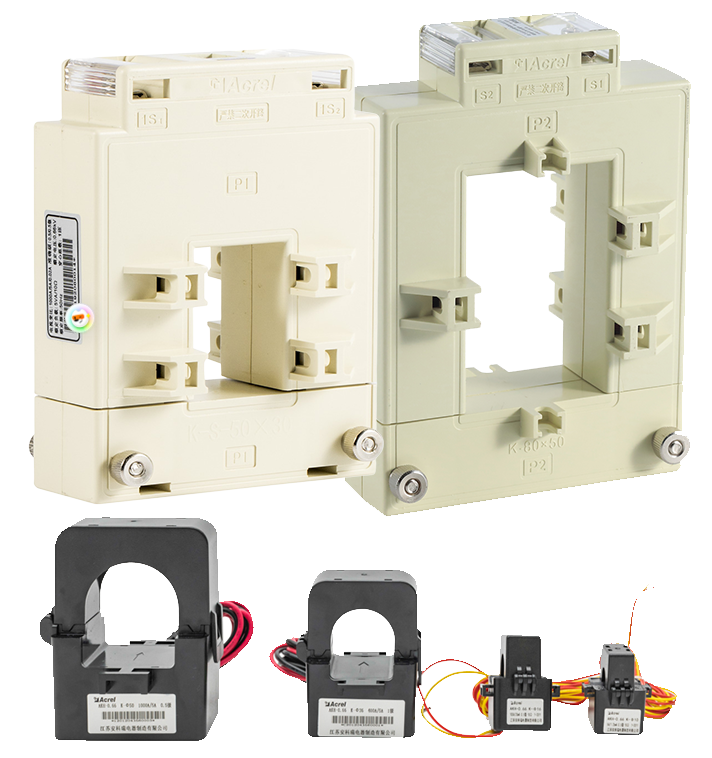

四、AKH-0.66/K開口式電流互感器：不停電改造的運維神器

核心定位：無需拆電纜、不停電安裝，專為改造項目與運維場景設計

傳統的閉合式互感器需要斷電穿線安裝，對于已投運的配電系統來說，停電改造不僅影響生產運營，還可能帶來額外的損失。開口式互感器正是為解決這一痛點而生。

典型特征：可開合結構，直接卡在母排或電纜上，無需斷電、無需拆線，現場安裝僅需幾分鐘，后期維護也無需停電

精度等級：常規為0.5級，部分型號可達0.2級，滿足測量與計量需求

適用場景：老舊配電系統改造項目、工業生產線不停電監測、商業建筑配電系統升級、運維臨時加裝監測設備

它的核心價值是大幅降低改造項目的施工難度與停電損失，尤其在工廠、醫院、數據中心等無法隨意停電的場景中，是不可替代的選擇。

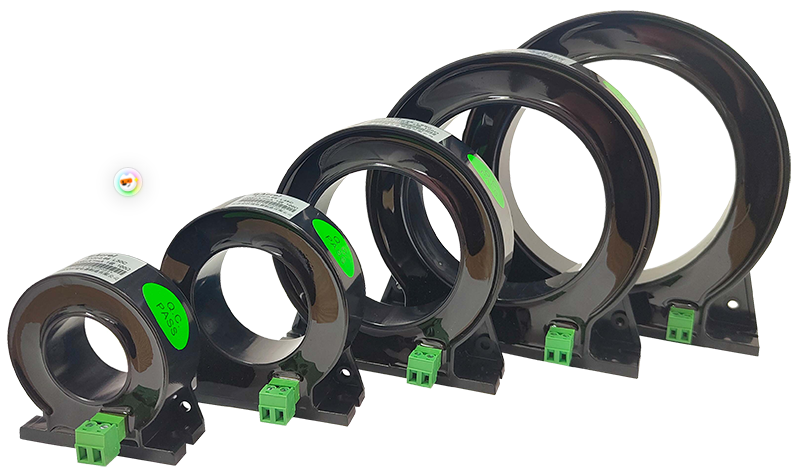

五、AKH-0.66/L剩余電流互感器：漏電保護的核心元件

核心定位：監測回路剩余電流，為漏電保護、火災預警提供信號

剩余電流互感器與普通電流互感器的工作原理不同，它監測的是相線與中性線的電流矢量和，當回路發生漏電、接地故障時，剩余電流會觸發互感器輸出信號，驅動漏電保護器動作，或上傳至火災監控系統。

典型特征：圓形窗口設計，多回路共用時可穿入所有相線與中性線，部分型號帶預接線端子，安裝便捷

適用場景：配電系統漏電保護回路、電氣火災監控系統、充電樁回路、醫院IT配電系統，所有需要漏電監測與防護的場景

很多用戶會把剩余電流互感器和普通電流互感器搞混，兩者功能不同：普通互感器測的是單回路電流，而剩余電流互感器測的是回路電流差，是電氣安全防護的關鍵設備。

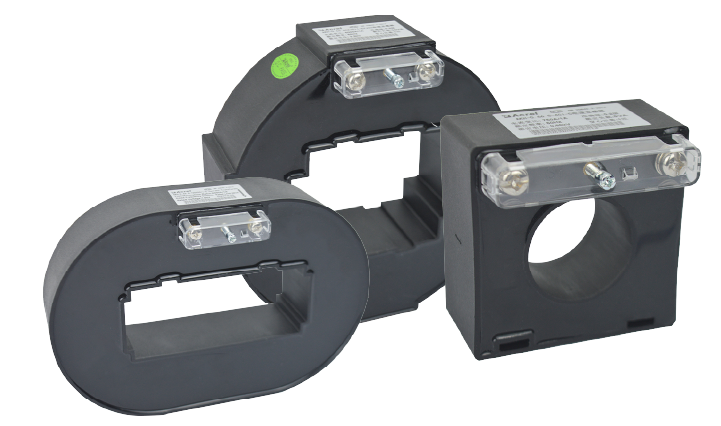

六、AKH-0.66/C澆筑式電流互感器：惡劣工況的耐用之選

核心定位：高防護、高絕緣，適配潮濕、粉塵、強電磁干擾等惡劣工況

澆筑式互感器采用環氧樹脂整體澆筑工藝，外殼絕緣性能好、機械強度高，相比普通塑殼互感器，能更好地適應惡劣的工業環境。

典型特征：環氧樹脂澆筑外殼，防潮、防塵、防腐蝕，抗震動、抗沖擊能力強，絕緣等級高，適合高溫、潮濕、粉塵多的場景

適用場景：冶金行業中頻爐配電回路、化工車間潮濕配電柜、戶外配電箱、船舶配電系統，以及強電磁干擾、粉塵嚴重的工業現場

對于工況復雜的項目，普通塑殼互感器很容易因受潮、腐蝕、震動出現故障，而澆筑式互感器能大幅提升設備的使用壽命與穩定性，減少后期運維成本。

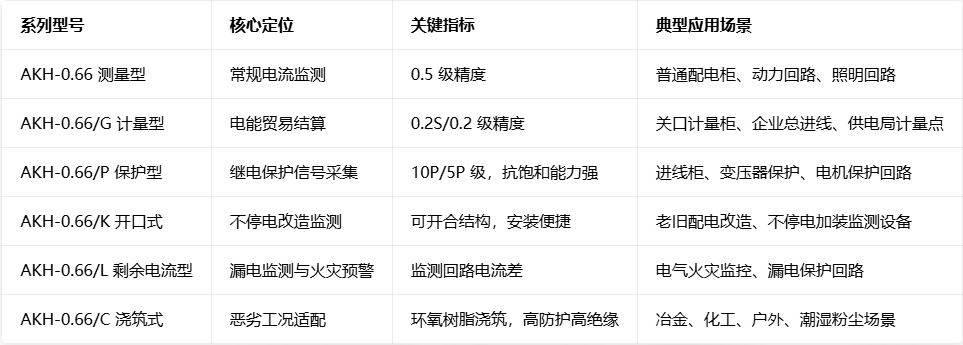

七、一張表分清核心差異，選型不再糾結

結語：選對互感器，是配電系統穩定運行的第一步

很多用戶在選型時，只關注變比是否匹配，卻忽略了精度等級、保護等級、安裝方式與工況適配性，導致后期出現計量不準、保護誤動、設備故障等問題，反而增加了項目成本與運維麻煩。

安科瑞AKH-0.66系列電流互感器，從基礎測量到精準計量，從繼電保護到不停電改造，從常規場景到惡劣工況，形成了完整的產品矩陣，能滿足低壓配電系統全場景的需求。選對互感器，不僅能保障數據的準確性與系統的安全性，更能為后期的運維與改造預留空間，讓配電系統的每一個環節都穩定可靠。
